Dissipatori viscosi: il confronto che mostra la differenza.
Un portale piano DÈLGHEM D2 in acciaio S355 viene esaminato due volte, con la stessa massa, rigidezza e accelerazione alla base. La variazione del dispositivo viscoso equivalente produce due risposte dinamiche realmente integrate nel modulo Newmark ridotto, affiancate e sincronizzate nel sito.
01 / TECHNICAL EVIDENCE
Qual è il modello confrontato?

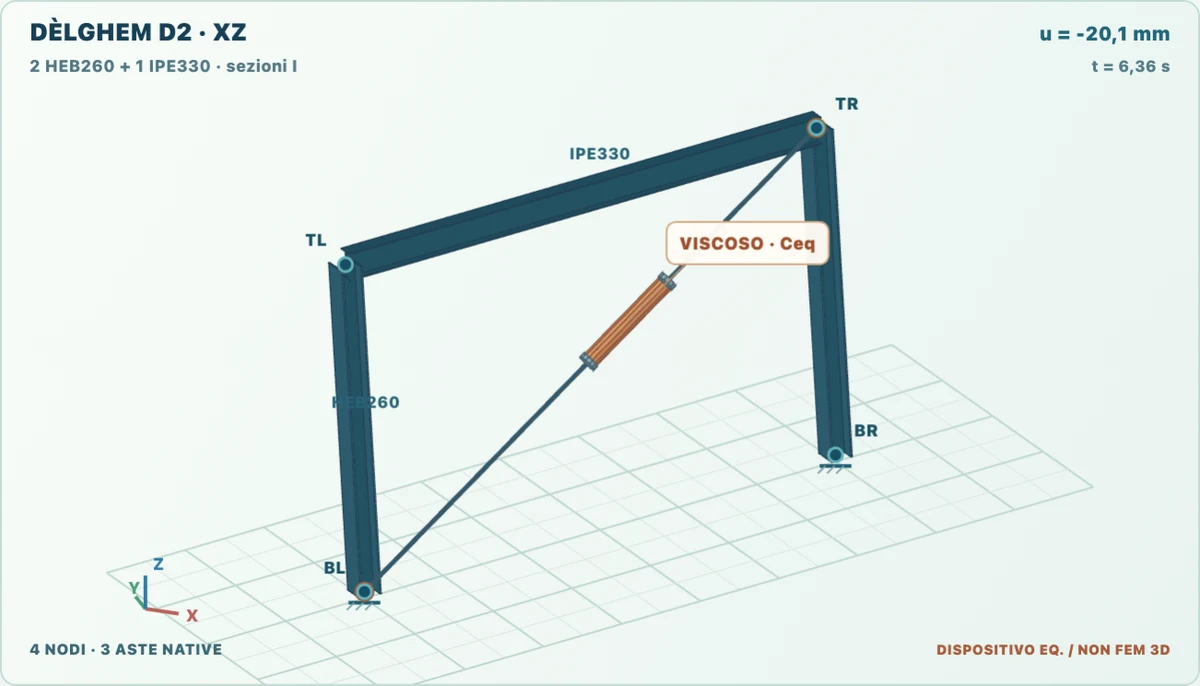

Il file nativo D2 contiene un telaio nel piano XZ, con quattro nodi e tre aste: due colonne HEB260, una trave IPE330 e incastri alla base. La rappresentazione assonometrica rispetta le dimensioni effettive di flange e anime; non introduce un secondo portale in profondità.
La rigidezza laterale equivalente, ottenuta assemblando un modello ad aste Euler–Bernoulli 2D, è di circa 6813 kN/m. La massa di piano assunta è 28 t. Il confronto è ridotto a un grado di libertà, non a un FEM tridimensionale completo.
02 / TECHNICAL EVIDENCE
Accelerogramma condiviso e due risposte temporali vere
L’accelerazione di ingresso è una storia analitica sintetica di 18 s, campionata ogni 0,01 s. Non proviene dalla registrazione di un terremoto né da un accelerogramma di progetto certificato. Il modulo DÈLGHEM D2 Newmark MDOF è impiegato per entrambe le simulazioni e produce 1801 stati temporali per ciascuna.
Nello specifico input di prova, il picco di spostamento passa da 92,13 mm senza dispositivo a 20,15 mm con dispositivo, corrispondenti a una riduzione del 78,13% solo per questo caso. La pagina confronta le due deformate, i valori nel tempo e l’accelerogramma con un unico cursore.
03 / TECHNICAL EVIDENCE
Come viene rappresentato il viscoso diagonale?
La legge costitutiva è F = C · sgn(v) · |v|^α. Il dispositivo dell’esempio dinamico utilizza α = 1 e C = 180 kN·s/m. Il contributo assiale di una diagonale inclinata è proiettato sul grado di libertà laterale tramite C equivalente = C × cos²θ.
La dissipazione nel caso risolto è pari a 23,24 kN·m. Il validatore dei dispositivi del percorso D2 attuale richiede connettori a nodi coincidenti: la diagonale visibile è un overlay di un elemento equivalente, non una modellazione Kratos tridimensionale verificata di un dispositivo collegato fra due nodi distinti.
04 / TECHNICAL EVIDENCE
Come leggere i grafici e i limiti
Il grafico blu e quello arancione mostrano rispettivamente i due spostamenti calcolati con lo stesso passo temporale. La riproduzione parte automaticamente quando il confronto è visibile, si interrompe in background, rispetta la preferenza di movimento ridotto e consente pausa e ripresa. L’analisi originale e l’estratto di geometria sono disponibili come dati verificabili.
Non è uno studio sismico NTC/Eurocodice né una dimostrazione di capacità e sicurezza di un edificio reale. Non vengono dedotti valori di prestazione generalizzabili: la riduzione osservata dipende da massa, rigidezza, smorzamento e input specifico.
