CARPENTERIE / DOCUMENTAZIONE

Dalla geometria FEM alle tavole di officina.

DÈLGHEM distingue la lunghezza tra nodi dalla lunghezza fisica e da quella di taglio. Le lavorazioni si rappresentano soltanto quando posizione, dimensioni e provenienza sono esplicitamente dichiarate nel progetto.

Tavola di officina DÈLGHEM esportata realmente — Ritaglio di una schermata effettiva del programma · contenuti dimostrativi non esecutivi

Dentro DÈLGHEM: geometria, collegamenti e officina

Tre ritagli di schermate reali della versione D2. I dati sono dimostrativi e le tavole non sono elaborati esecutivi approvati.

Telaio strutturale 3D — DÈLGHEM D2, ritaglio di schermata autentica — Telaio strutturale 3D

Dettaglio quotato di collegamento bullonato — DÈLGHEM D2, ritaglio di schermata autentica — Dettaglio quotato di collegamento bullonato

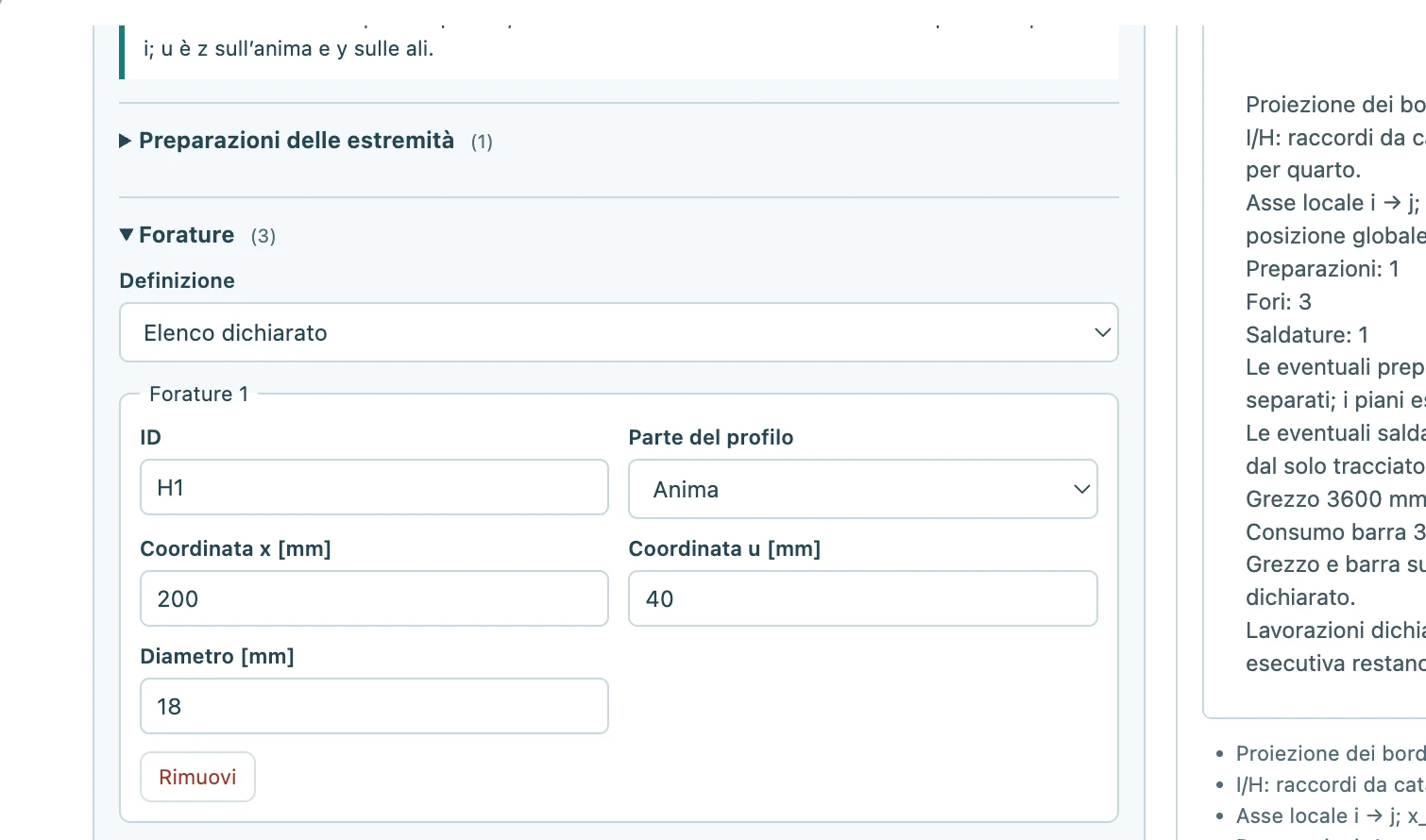

Editor delle lavorazioni d’officina — DÈLGHEM D2, ritaglio di schermata autentica — Editor delle lavorazioni d’officina

148 aste, inventario e disegni

Nel modello dimostrativo in acciaio sono presenti 148 aste. Per ciascuna si producono tavole identificabili e fascicoli per piano; un disegno parziale resta dichiarato tale quando mancano informazioni di officina.

Fori, preparazioni, saldature e grezzo

L’editor Officina riceve fori su anima/ali, preparazioni dei bordi, tracciati di saldatura, tolleranze e dati del grezzo. Non inventa saldature resistenti né ricava automaticamente la lunghezza di taglio da quella FEM.

CAD e limiti professionali

I file DXF e PDF sono controllati nel flusso implementato. Le tavole rappresentano solo dati disponibili: per assemblaggi generali, progetto esecutivo completo e verifiche resistenti restano attività da concludere.
